Polymer till precisionsbevattning
Att tillverka droppbevattningsrör är en komplex, kontinuerlig tillverkningsprocess. Det förvandlar rå plast till färdiga rör som bönderna använder varje dag.
Vad gör detta speciellt? Strålarna byggs in rakt in i rörväggen när den formas. Denna kontinuerliga process kräver en sofistikerad droppbevattningsmaskin för att fungera perfekt. Denna guide bryter ner varje steg. Du lär dig om maskindelarna och avancerad kvalitetskontroll. Vi visar dig exakt hur precisionsdropprör tillverkas.
Anatomi av en rörmaskin

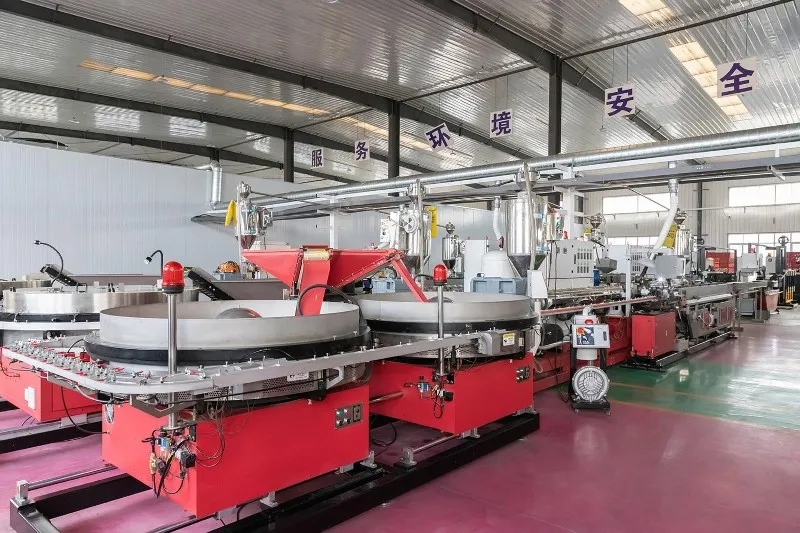

Låt oss börja med själva maskinen. En modern droppbevattningsrörmaskin har flera stationer som arbetar tillsammans. Var och en har ett specifikt jobb.
1. Huvudextrudern
Det är här kraften kommer ifrån. En roterande skruv sitter inuti en uppvärmd pipa. Den smälter, blandar och trycksätter den råa plasten. Detta gör materialet redo för formning.
2. Droppinsättningssystem
Det här-höghastighetssystemet hanterar sändare. Den sorterar dem, radar upp dem och matar dem till produktionslinjen otroligt snabbt.
3. Crosshead Die
Allt går ihop här. Den smälta plasten möter strömmen av droppare. Den initiala rörformen bildas vid denna kritiska punkt.
4. Vakuum- och kyltankar
Det varma, mjuka röret går rakt in i dessa tankar. En vakuumkalibrator ställer in diametern. Vattensprayer eller nedsänkningstankar kyler sedan ner röret och låser in dess slutliga storlek.
5. Haul-Av-enheten
Folk kallar detta för larven. Den tar tag i röret och drar det genom hela linjen. Dess hastighet styr hur tjocka rörväggarna blir.
6. Stansningsenheten
Detta skapar vattenutloppshålen på utsidan av röret. Den måste passa perfekt med den inre droppen för att fungera rätt.
7. Coilern
Detta är det sista stoppet. Det lindar det färdiga droppröret till stora rullar av fastställda längder. Sedan är det klart för packning och frakt.
Steg-för-processen
Att göra ett droppbevattningsrör innebär exakta, sammankopplade steg. Varje steg bygger på den sista. Perfekt timing är viktigt.
Steg 1: Materialförberedelse
Allt börjar med råvara. Vanligtvis är det en blandning av LDPE eller LLDPE-plast. Arbetare blandar denna polymer med viktiga tillsatser.
Kolsvart tillsätts i 2-2,5 % koncentration. Detta skyddar mot UV-strålar från solexponering i fält. Andra UV-stabilisatorer och antioxidanter går in också. Dessa säkerställer att röret håller i flera år.
Denna beredda blandning matas från en tratt till extruderns cylinder.
Steg 2: Plastisering
En roterande skruv för materialet framåt inuti extrudern. Materialet komprimeras, skärs och värms upp när det färdas.
Friktion från skruven och värme från externa värmare smälter polymeren. Det blir en slät vätska. Att hålla smälttemperaturen och trycket stabilt är avgörande för god rörkvalitet.
Steg 3: Rörbildning
Trycksatt smält plast tvingas genom tvärhuvudet. Formens inre form formar smältan till ett kontinuerligt, ihåligt rör.
Samtidigt skjuter droppinföringssystemet sändare genom en kanal in i formen. De bäddas in exakt i innerväggen av det smälta röret när det formas.
Steg 4: Dimensionering och stelning
Det nybildade, heta röret dras omedelbart in i en vakuumtank. En vakuumkalibrator använder undertryck. Detta håller det mjuka röret mot en dimensioneringshylsa.
Denna åtgärd, plus initial vattenkylning, ställer in rörets exakta ytterdiameter och rundhet. Röret rör sig sedan genom längre kyltankar. Vattenspray härdar plasten helt.
Steg 5: Konstant-Speed Haul-Av
Avlägsningsenheten- drar röret med perfekt konstant hastighet. Denna hastighet synkroniseras elektroniskt med extruderns utmatningshastighet.
Detta styr väggtjockleken direkt. Om draghastigheten- ökar jämfört med extruderns utmatning, blir väggen tunnare. Om det saktar ner blir väggen tjockare.
Steg 6: Precisionsstansning
Efter kylning når röret stansstationen. Det är här vattenutloppshål skapas.

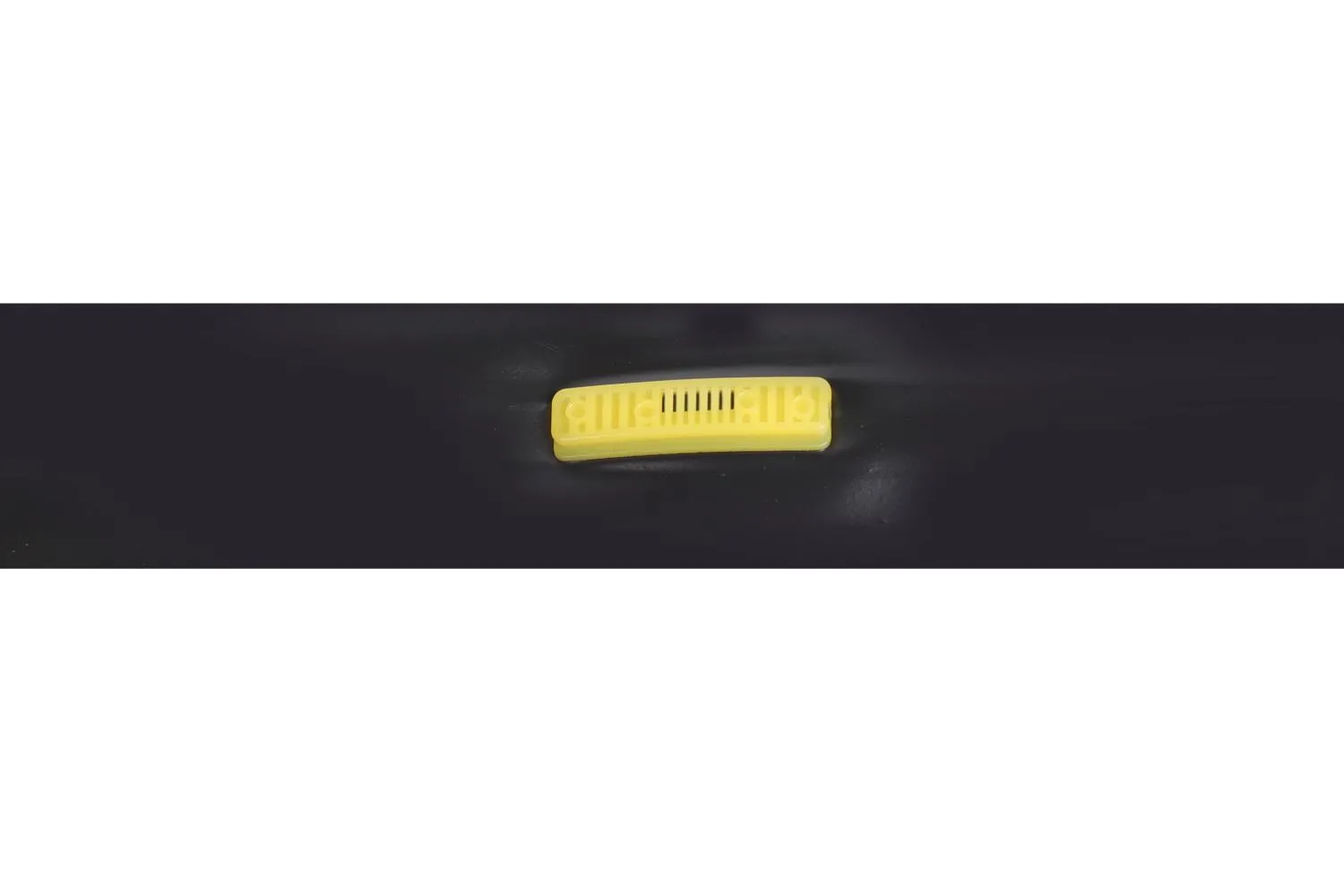

Ett höghastighetssystem hittar först den exakta platsen för varje intern droppare. Sedan aktiverar den en stans eller borr. Detta skapar ett rent, exakt hål direkt över dropparens utloppslabyrint.
Steg 7: Linda upp produkten
Slutligen matas det färdiga, stansade röret in i en automatisk coiler eller lindare.

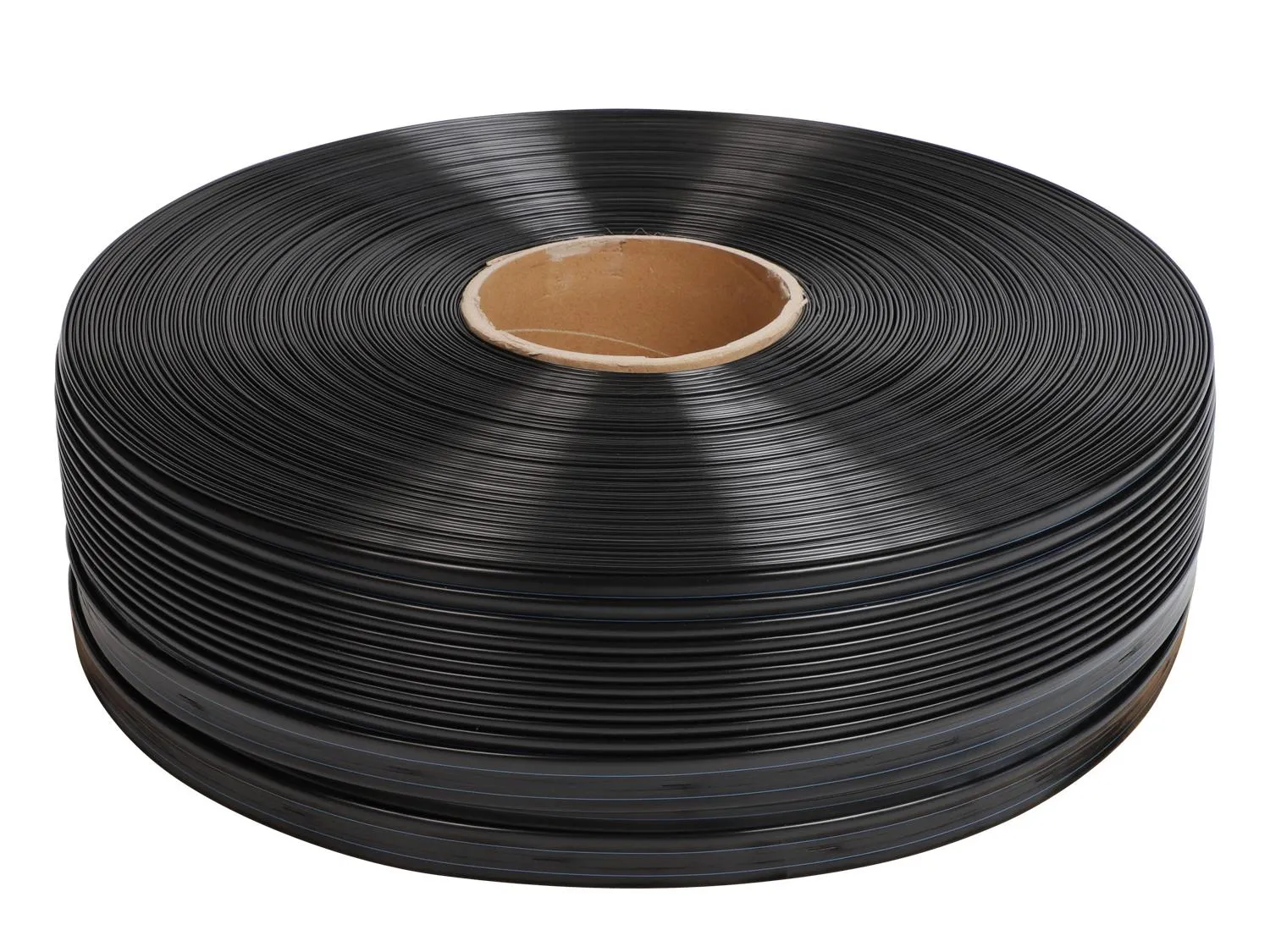

Maskinen lindar röret till snygga spolar av angiven längd. Vanliga längder är 500 eller 1000 meter. Moderna system skär automatiskt och byter rullar. Detta möjliggör kontinuerlig produktion utan stopp.
Kärnteknik förklaras
De mest komplexa teknikerna i en droppbevattningsrörmaskin hanterar emitterinsättning och stansning. Dessa system skiljer hög-linjer från grundläggande.
Droppare införingssystem

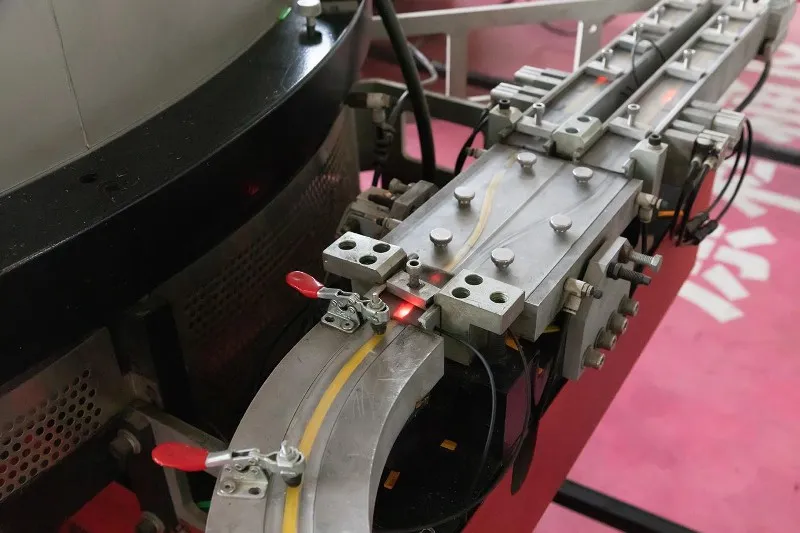

Vi kallar detta linjens "hjärtslag". Det börjar med en centrifugal eller vibrerande skålmatare. Detta tar emot bulkdroppare.
Mataren använder vibrationer och styrda spår. Varje droppare orienteras korrekt innan den matas in i en överföringskanal.
En hög-, trycksatt luftström skjuter sedan dropparna en efter en in i tvärhuvudet. De rör sig som kulor. Detta sker i otroliga hastigheter. Ofta sätts 800-1200 droppar per minut in. Timingen synkroniseras med millisekundsprecision till linjehastigheten.
Stansteknik
Att skapa utloppshålet kräver absolut precision. Två huvudtekniker hanterar denna uppgift: mekaniska och visionbaserade-system.
Mekanisk stansning är den traditionella metoden. Den använder en fysisk nål eller känsel. Detta rör lätt rörets yta för att upptäcka den upphöjda profilen på den invändiga dropparen. Sedan utlöser det stansen.
Vision-baserad stansning är den moderna standarden för linjer med hög-hastighet och hög-noggrannhet. En höghastighetskamera-fångar bilder av röret. Den identifierar ett märke eller en funktion som visar dropparens plats. Detta signalerar en servodriven-stämpling.
|
Särdrag
|
Mekanisk stansning
|
Vision-Baserad stansning
|
|
Hastighet
|
Måttlig till hög
|
Mycket hög (upp till 1200+ slag/min)
|
|
Noggrannhet
|
Bra, men kan påverkas av slitage
|
Utmärkt, sub-millimeterprecision
|
|
Slitage
|
Hög (kontakt-baserad, stift slitna)
|
Låg (icke-kontaktdetektering)
|
|
Kosta
|
Lägre initial investering
|
Högre initial investering
|
|
Flexibilitet
|
Begränsad till specifika droppprofiler
|
Mycket flexibel, programmerbar för olika droppare
|
Garanterar ett felfritt rör
Konsekvent kvalitet sker inte av misstag. Det är resultatet av kontinuerlig övervakning och kontroll genom hela rörextruderingsprocessen. Flera nyckelparametrar behöver hanteras.
Viktiga kvalitetsparametrar
■ Diameter och ovalitet:En konsekvent diameter säkerställer täta, -läckagesäkra tätningar med beslag. Flera-lasermikrometrar övervakar detta i realtid-. De mäter kontinuerligt rörets yttermått.
■ Väggtjocklek:Detta påverkar direkt rörets tryckklassning och fysiska hållbarhet i fält. Ultraljudssensorer skannar rörets omkrets. De ger en kontinuerlig-realtidskarta över väggtjockleken och flaggar eventuella problem.
■ Noggrannhet för droppavstånd:Jämn vattenfördelning beror på att dropparna är placerade exakt som de är designade. Maskinens centrala PLC styr detta. Den synkroniserar droppinsättningshastigheten med draghastigheten-.
■ Stanskvalitet:Utloppshålet måste vara rent och fritt från grader. Den måste passa perfekt med dropparens utlopp. System för syninspektion med hög-upplösning kontrollerar ofta efter stansaren. De verifierar kvaliteten på varje hål.
■ Materialintegritet:Det färdiga röret måste vara fritt från bubblor, sprickor, geler eller ytfläckar. Korrekt materialtorkning säkerställer detta. Så gör stabila extruderbearbetningstemperaturer och visuell inspektion.
Felsökning av vanliga problem
Även med den bästa utrustningen kan produktionsproblem uppstå. Erfarna operatörer vet hur man snabbt hittar och löser vanliga problem. Den här tabellen visar ofta förekommande utmaningar.
■ Vanligt problem1: Inkonsekvent väggtjocklek
Potentiella orsaker:
1. Instabil extruderutgång.
2. Fluktuerande avlämningshastighet-.
3. Smälttemperaturvariationer.
Rekommenderad(a) lösning(er):
1. Kontrollera extrudervärmare och skruv för slitage.
2. Kalibrera dragenhetens-drivenhet och kontrollera att det inte glider.
3. Verifiera och stabilisera alla extrudercylinder- och formtemperaturer.
■ Vanligt problem2: Missade eller dåliga slag
Potentiella orsaker:
1. Stansenheten inte är synkroniserad med dropparens placering.
2. Utsliten- stansstift eller blad.
3. Synsystemets sensor är smutsig eller felinriktad.
Rekommenderad(a) lösning(er):
1. Om-kör synkroniseringsprogrammet för stanssensorn.
2. Byt ut stansstiftet/bladet som en del av regelbundet underhåll.
3. Rengör kameralinsen och belysningen; kalibrera om systemet.
■ Vanligt problem3:Surface Lines eller "Sharkskin"
Potentiella orsaker:
1. Smältbrott på grund av för hög hastighet genom munstycket.
2. Utloppstemperaturen är för låg.
Rekommenderad(a) lösning(er):
1. Minska produktionslinjens hastighet något.
2. Öka temperaturen på munstyckshuvudzonerna.
3. Tillsätt en liten mängd av ett polymerbearbetningshjälpmedel (PPA) i materialblandningen.
■ Vanligt problem4: Pipe Ovality Out of Spec
Potentiella orsaker:
1. Otillräckligt eller instabilt vakuum i dimensioneringstanken.
2. Ojämn eller otillräcklig kylning.
Rekommenderad(a) lösning(er):
1. Kontrollera att vakuumpumpen fungerar korrekt och inspektera systemet för läckor.
2. Se till att alla kylspraymunstycken är rena, fungerar och är korrekt riktade mot röret.
Syntes av produktion
Resan från plastpellets till precisionsbevattningsverktyg är anmärkningsvärd. Den kombinerar materialvetenskap, maskinteknik och sofistikerad elektronisk styrning.
Ett dropprör av hög-kvalitet blir aldrig resultatet av bara ett element. Den kommer från en väl-underhållen maskin för droppbevattning. Den behöver också rätt råmaterial och en noggrant kontrollerad rörextruderingsprocess.
Att bemästra denna teknik är grundläggande för att producera verktyg som driver vatteneffektivitet och hållbarhet. Dessa verktyg stödjer modernt jordbruk över hela världen.
