Varje framgångsrik droppbevattningsinstallation börjar med en grundlig utvärdering av din vattenkälla. Överdimensionering eller underdimensionering av ditt system baserat på gissningar leder till igensatta sändare, ojämn täckning eller bortkastade investeringar. De två kritiska mätningarna ärflödeshastighetochvattentrycket.
För lantbruksbrunnar, dammar eller kommunala anslutningar utan flödesmätare:
- Ta en 5-liters hink och ett stoppur.
- Öppna utloppet helt och se hur många sekunder (T) det tar att fylla hinken.
- Beräkna flödeshastighet:
Flödeshastighet (GPM)=(5 gallons ÷ T sekunder) × 60
Exempel:Om hinken fylls på 15 sekunder:
Flödeshastighet=(5 ÷ 15) × 60 =20 GPM
Kör det här testet vid den faktiska anslutningspunkten där ditt system drar vatten-samma pump, samma rör. Testa i en hel minut om möjligt för att ta hänsyn till pumpens cykling.
Använd atryckmätareinstalleras vid anslutningspunkten. För brunnar, testa vid pumputgången. För kommunala system, testa under den tid på dygnet du planerar att bevattna (toppbehov sänker tillgängligt tryck). Spela in:
- Statiskt tryck (inget flöde igång)
- Dynamiskt tryck (medan du fyller 5-liters hinken)
Normalt drifttryckför dropptejp är 8–15 PSI. För dropprör med tyngre-väggssändare är 15–30 PSI typiskt. Om ditt dynamiska tryck faller under dessa intervall kan du behöva en boosterpump.
Rördiametern avgör hur mycket vatten du kan flytta utan alltför stora friktionsförluster. Branschstandardens målhastighet är5 fot per sekund (FPS)för PVC-huvudledningar för att förhindra överspänningsskador och hålla friktionsförluster hanterbara.
Tabell 1: PVC Sch 40 rörflödeskapacitet vid 5 FPS
(Källa: Rain Bird PVC Klassreferens,Irrigationtutorials.comdimensioneringstabell för rör)
| Rörstorlek (PVC Sch 40) | Antal per hektar | Anteckningar |
| 3/4" | 8 GPM | Liten zon i sidled |
| 1" | 15–20 GPM | Standard zonförsörjning |
| 1-1/4" | 25–36 GPM | Flera zoner |
| 1-1/2" | 40–50 GPM | Huvudlinje, måttligt system |
| 2" | 70–80 GPM | Stor huvudgård |
| 3" | 150+ GPM | Kommersiell huvud |
| 4" | 220+ GPM | Stor kommersiell huvudledning |
Nyckelregel:Överskrid aldrig 5 FPS i din huvudlinje. Att överskrida denna hastighet orsakar vattenslag, ledspänningar och för tidigt brott.
Dela upp din totala areal i zoner så att varje zon fungerar inom ditt tillgängliga flöde. En enkel uträkning:
Antal zoner=Totalt systemflöde krävs ÷ Tillgänglig flödeshastighet
Exempel:Du har 8 GPM tillgängliga vid pumpen och behöver förse 20 tunnland 30" radgrödor med dropptejp som kräver 0,45 GPM per 100 fot rad.
- Radlängd per hektar (30 tums mellanrum): ~14 520 fot
- Totalt systembehov: (20 × 14 520) ÷ 100 × 0.45=~13 068 GPM - uppenbarligen omöjligt
- Verklighetskontroll:Du måste ange en zon i taget. Vid 8 GPM kan du servera ungefär 1 780 fot rad samtidigt.
- Rekommenderade zoner: 8–10 zoner med ~1 700 fot rader vardera.
Designa din submainlayout för att försörja en zon i taget genom zonventiler. Varje zonventil styr en underhuvudgren. Designa aldrig en zon som kräver mer flöde än vad ditt system kan leverera.
En väl-förberedd materiallista förhindrar mitt-installationsförsörjning och kompatibilitetsproblem. Nedan är de väsentliga komponenterna organiserade efter kategori. Kvantiteter anges per hektar för typiska radgrödor på 30-tumsbäddar-justera för ditt specifika radavstånd.
| Komponent | Antal per hektar | Anteckningar |
| Återflödesskydd | 1 st | Krävs av kod vid vattenkällan |
| Skärmfilter (150 mesh) | 1 st | För rena källor |
| Sandmediafilter | 1 st | För brunn eller ytvatten |
| Skivfilter (120 mesh) | 1 st | Sekundär filtrering |
| Tryckregulator (8–15 PSI) | 1–2 st | Per zon om separata zoner |
| Fertigationsinjektor (Venturi eller pump) | 1 st | Se fas 8 för alternativ |
| Tryckmätare | 2–3 st | Uppströms och nedströms filter |
| Komponent | Antal per hektar | Anteckningar |
| Mainline PVC Sch 40 (2") | ~200 fot | Fältomkrets + tvärnät |
| PE-underrör (1-1/2") | ~400 fot | Var 200–400 fot av lateral längd |
| Dropptejp (5/8" eller 7/8") | ~14 500 fot | Radavstånd beroende |
| PVC-beslag (armbågar, tees, reducerare) | Efter behov | Matcha rördiametrar |
| PE-adaptrar | Efter behov | Anslut PE till PVC |
| Komponent | Antal per hektar | Anteckningar |
| Startbeslag (hullingförsedda) | ~50 st | En per bandrad |
| Ändkapslar (slips-munstycken eller plugglock) | ~50 st | En per bandrad |
| Hålstans / dropptejpstans | 1–2 st | Matcha passande hullingdiameter |
| Genomföringar / tätningsringar | ~50 st | Byt ut vid montering av ny tejp |
| Reparera kopplingar | ~10 st | För skadade tejpsektioner |
| Nylon buntband | 1 låda | Säkra tejp i ändarna |
- PVC-rörskärare eller sågverk
- PVC-cement och primer (för Sch 40-skarvar)
- PE-rörklämmor (snäckdrivning i rostfritt stål-)
- Måttband (minst 100 fot)
- Hink för mätning av flöde
- Tryckmätare med beslag
- Spadar/gravningsutrustning
- Stränglinje för rak raduppriktning
Tabell: Kostnader för droppbevattningssystem per hektar (gårdsskala)
| Systemtyp | Endast material | Material + arbetskraft | Typiskt scenario |
| Grundläggande | $1,200–$2,000 | $2,000–$3,500 | Radgrödor, manuella ventiler |
| Standard | $2,500–$3,500 | $3,500–$6,000 | Fruktträdgårdar, zonventiler |
| Avancerad | $4,000–$6,000 | $6,000–$9,000 | Automatiserad, fertigation, sensorer |
(Källa: USDA NRCS NC441 kostnadsdata, BhumiCalculator 2026, OneAndDonePrep 2026)
| Systemtyp | Endast material | Material + arbetskraft | Typiskt scenario |
| Grundläggande | $1,200–$2,000 | $2,000–$3,500 | Radgrödor, manuella ventiler |
| Standard | $2,500–$3,500 | $3,500–$6,000 | Fruktträdgårdar, zonventiler |
| Avancerad | $4,000–$6,000 | $6,000–$9,000 | Automatiserad, fertigation, sensorer |
Arbetskraftskostnadervarierar avsevärt beroende på region och om du anlitar en entreprenör eller använder lantarbetskraft. Grundläggande system med erfarna operatörer kan själv-installera för att minska kostnaderna med 40–60 %. För en detaljerad kostnadsuppdelning per-acre inklusive dropptejp, beslag och arbete, se vår guide på/info/drip-band-kostnad-per-acre.
När du väljer beslag för din dropptejp är kvaliteten viktigare än priset. SINOAH erbjuder ett komplett sortiment av dropptejpbeslag inklusive hullingförsedda startbeslag, ändstycken och reparationskopplingar utformade för hållbarhet i jordbruks-klass. Välj beslag med hullingförsedda baksidor som matchar din tejps inre diameter och säkra alla anslutningar med klämmor av rostfritt stål som är klassade för utomhusbruk.
Huvudenheten är kontrollcentret för ditt droppsystem. Varje komponent måste installeras i rätt ordning. Att installera dessa ur funktion är det vanligaste misstaget nybörjare gör, och det äventyrar systemskyddet.
Från vattenkälla till fält, installera i denna ordning:
Vattenkälla → Återflödesskydd → Primärt filter → Sekundärt filter →
Tryckregulator → Fertigationsinjektor → Mainline
Återflödesskyddmåste vara först. Det förhindrar förorenat fältvatten från att rinna tillbaka till din rena vattenkälla-ett lagkrav i de flesta jurisdiktioner och viktigt för livsmedelssäkerheten på jordbruksgårdar.
Primärt filter(vanligtvis sandmedia för ag vatten) tar bort stora sediment: sand, silt och organiska partiklar som skadar nedströms komponenter. Att placera den på andra plats fångar upp problem innan de når finare filter eller injektorn.
Sekundärt filter(skärm eller skiva, 120–150 mesh) ger finfiltrering för strålskydd. Efter primärfiltret hanterar det bara de återstående fina partiklarna, vilket förlänger dess livslängd och minskar underhållet.
Tryckregulatorkommer efter all filtrering. Rent vatten strömmar genom regulatorn med jämna 8–15 PSI. Om det installeras före filter, skadar sediment regulatorns inre ventilsäte, vilket gör att den förlorar regleringsnoggrannheten.
Fertigationsinjektorinstalleras sist i sekvensen eftersom det inför gödningsmedel i rent, filtrerat vatten vid kontrollerat tryck. Om du installerar den före filtren kan gödselpartiklar täppa till filter. Att installera den efter regulatorn skulle utsätta injektorn för tryckfluktuationer.
Tabell 2: Filterval efter vattenkälla
| Vattenkälla | Primärt filter | Sekundärt filter | När du ska använda |
| Rent kommunalt | Skärmfilter (150 mesh) | Behövs inte alltid | Lågt sediment |
| Brunnsvatten | Sandmediafilter | Skivfilter (120 mesh) | Sand/slam finns |
| Ytvatten (damm/flod) | Sandmedia + hydrocyklon | Skivfilter (120–150 mesh) | Tungt sediment + organiska ämnen |
| Höga alger/bakterier | Sandmedia (med klorering) | Skivfilter (150 mesh) | Biologisk belastning |
(Källa: Rivulis Drip Irrigation Design Manual, Netafim Agronomy Guide)
Hydrocyklonseparatorerrekommenderas före sandmediafilter när man drar från dammar eller floder. De tar bort sand och tunga partiklar mekaniskt (ingen backspolning behövs) innan vattnet når mediafiltret, vilket dramatiskt minskar mediafiltrets backspolningsfrekvens.
Välj regulatorer klassade för ditt måltryck och flödesintervall:
- Dropptejp (8 mil–15 mil vägg):8–15 PSI regulatorer
- Dropprör med tryck-kompenserande strålare:15–30 PSI regulatorer
Regulatorer har ett minimum och ett maximalt flödesområde. En regulator som är för liten kommer inte att reglera exakt; en storlek för stor öppnas inte ordentligt. Kontrollera tillverkarens specifikationer.
Gödningsinjektorn måste installeras mellan det sekundära filtret och huvudledningen -inte mellan vattenkällan och filtren. Denna positionering säkerställer att gödselmedel införs i rent, filtrerat vatten vid rätt tryck och förhindrar att gödselmedel återströmmar in i din vattenkälla.
Med huvudenheten installerad, gå vidare till att lägga rörnätet som levererar vatten från din kontrollstation till varje fältrad.
| Rörtyp | Rekommenderat djup | Anteckningar |
| PVC huvudledning (Sch 40) | Minst 12" | Skyddar mot trafik och frost |
| PE submain | Yta eller 6" grund begravning | PE är flexibel; UV-beständiga kvaliteter kan-rinna |
| Droppa tejp i sidled | Yta (på eller under kompost) | Gräv aldrig ner tejp utan SDI-design |
För frostutsatta regioner, gräv ner PVC under den lokala frostgränsen. Rådfråga ditt länsförlängningskontor för lokala frostdjupdata.
Korrekt skarvmontage förhindrar det vanligaste huvudledningsfelet: läckor vid beslag.
Steg-för-steg:
- Skär fyrkantigt- Använd en PVC-skärare eller såg. Fyrkantiga snitt säkerställer full ytkontakt.
- Grada och fasa- Ta bort interna och externa grader med ett avgradningsverktyg eller fil. Fasa av ytterkanten ~10–15 grader.
- Rena- Torka av röränden och kopplingshylsan med PVC-primer. Ta bort smuts, fett och ytfukt.
- Applicera primer- Belägg både rörets yttre yta och passande innerhylsa med lila PVC-grundfärg.
- Applicera cement- Medan primern fortfarande är våt (eller omedelbart efter), applicera ett tunt lager PVC-cement på båda ytorna.
- Montera- Sätt in röret i kopplingen med en 1/4-varvs vridningsrörelse för att fördela cementen jämnt. Håll under press för15 sekunder.
- Bota- Stör inte eller tryck-inte under härdningstiden.
Tidtabell för härdning (PVC lösningsmedelsfogar):
| Rördiameter | Hanteringstid | Fulltryckstest |
| 1/2"–1-1/4" | 15 minuter | 2 timmar |
| 1-1/2"–2" | 30 minuter | 4 timmar |
| 2-1/2" och större | 1 timme | 6 timmar |
Underledningslängden begränsas av lutning och acceptabel tryckvariation. På platt terräng är friktionsförlust ditt enda problem. I sluttningar adderar eller subtraherar höjdförändringar trycket.
Tabell 3: Submain maximal längd efter lutning
| Terränglutning | Max Submain längd | Anteckningar |
| platt (<2% slope) | 80 m (260 fot) | Standard layout |
| 2–5 % lutning | 50–60 m (165–200 fot) | Nedförsektioner tappar trycket |
| >5% lutning | Lägg längs konturerna | Lägg till tryckregulatorer per-rad |
För sluttningar över 5 %, installera undernätet längs höjdkonturerna istället för att köra dem rakt upp eller ner för sluttningen. Detta förhindrar överdriven tryckvariation mellan toppen och botten av submain. Om konturlayouten är opraktisk, lägg till tryck-kompenserande droppare eller per-radregulatorer.
Kritisk:Spola huvudledningen och undernätet innan du ansluter dropptejp.
- Öppna alla submain-ändar
- Trycksätt huvudledningen
- Spola med fullt flöde tills vattnet blir klart (inget sediment, ingen missfärgning)
- Stäng submain slutar en efter en när du slutför varje zon
- Först dåanslut dropptejpbeslag
Detta tar bort konstruktionsskräp (smuts, PVC-spån, sågspån) som omedelbart skulle täppa till utsläppen.
Installation av dropptejp är den fas där gårds-vågsystem skiljer sig mest från trädgårdssatser. Rätt teknik avgör om ditt system uppnår 90 %+ utsläppslikformighet eller utvecklar torra zoner som minskar skörden.
Mekanisk läggninganvänder en droppbandsavrullare monterad på en verktygsstång bakom en sängformare eller transplantator. Detta är standard för verksamheter som planterar mer än 5 tunnland. Nyckelinställningar:
- Bandspänning:Justera så att tejpen ligger platt utan att sträcka sig. Över-spänning gör att tejpen tunnar ut och försvagar emitterbindningen.
- Avrullningsbroms:Ställ in för att förhindra fritt-snurr, vilket orsakar kinking.
- Radmarkörer:Kalibrera för att matcha ditt emitteravstånd.
Manuell läggningför mindre operationer eller oregelbundna fält:
- Arbeta från ena änden av fältet mot den andra
- Dra tejpen spänd men inte sträckt (5–7 % slack är acceptabelt för termisk expansion)
- Lämna 1,5–2 m (5–6 fot) extra tejp vid både inlopps- och utloppsändarna för anslutning och justering
- Låg medsändarhålen vända uppåt(indikatorlinjen uppåt). Detta förhindrar rötter från att växa till sändare underifrån och gör läckor lättare att upptäcka.
Detta är den mest kritiska och mest missförstådda specifikationen i droppbevattningsdesign. Om tejpen löper för länge orsakar tryckfallet som gör att nedströmsänden blir torr. Använd tabellerna nedan för din design.
Tabell 4: Dropptejp maximal lateral körlängd (5/8" och 7/8" diameter, nivåfält, 90 % emissionslikformighet)
(Källa: Oklahoma State University BAE-1511D, Rivulis T-Tape-specifikationer)
| Sändaravstånd | Emitter Flöde | Inloppstryck | Max Run (5/8" band) |
| 12" | 0,22 GPH | 8 PSI | 750 fot |
| 12" | 0,45 GPH | 8 PSI | 500 fot |
| 24" | 0,34 GPH | 8 PSI | 672 fot |
| 24" | 0,50 GPH | 8 PSI | 519 fot |
| 36" | 0,50 GPH | 8 PSI | 672 fot |
| 36" | 1.00 GPH | 8 PSI | 427 fot |
T-Tejp (7/8" diameter, 10 PSI inlopp):
| Sändaravstånd | Flöde (GPM/100 fot) | Max löplängd |
| 8" | 0.34 | 1 030 fot |
| 8" | 0.50 | 795 fot |
| 12" | 0.22 | 1 350 fot |
| 12" | 0.34 | 1 030 fot |
| 12" | 0.45 | 865 fot |
Dessa siffror förutsätter nivåfält.För varje 1 % av sluttningen nedför från inloppet får du cirka 0,43 PSI tryck. För varje 1 % lutning i uppförsbacke tappar du samma sak. Ta med detta i din design-men verifiera alltid med en tryckmätare i fält.
För den mest enhetliga applikationen, designa för 90 % utsläppslikformighet (EU) snarare än att trycka till maximal körlängd. Att inrikta sig på 95 % EU innebär att designa vid 80–85 % av den maximala körlängden för att ta hänsyn till tryckvariationer från friktionsförlust, höjdförändring och tillverkningsvariation i emitterflödeshastighet (±10 % är standard).
När du installerar dropptejp under plastkompost:
- Lägg tejp1–2 cm underjordytan, inte direkt under kompostfilmen.
- Komposten-filmen-för att-tejpa luftgapet skapar enlinseffektsom kan fokusera solljus och smälta tejpen. Att gräva ner det i jord förhindrar detta.
- Alternativt, lägg tejp direkt på markytan under klar kompost endast om du använder UV-beständig tejp (10 mil+) eller om operationen endast är en säsong.
Tabell 5: Dropptejpväggtjocklek vs. livslängd
(Källa: Drip Depot köpguide 2026, Rivulis produktspecifikationer)
| Väggtjocklek | Förväntad livslängd | Bäst för |
| 5–6 mil | 1 säsong | Korta-grönsaker (sallat, bönor) |
| 8 mil | 2–3 år | Standard radgrödor |
| 10–12 mil | 2–4 år | Flera-säsongsanvändning |
| 15 mil | 5–10 år | Perenner, fruktträdgårdar, droppbevattning under ytan (SDI) |
Om du odlar ettåriga radgrödor och tar bort tejpen i slutet av säsongen är 5–8 mil tejp kostnadseffektivt-. För permanenta eller fleråriga installationer, investera i 10–15 mil tejp.
För underjordiska droppbevattningssystem:
- Jordpackningär kritisk. Komprimerad jord skapar preferentiella flödesvägar som går förbi rotzoner. Utför infiltrationstester innan du installerar SDI.
- Installeravakuumavlastningsventilervid de högsta punkterna på varje lateral. Utan dem skapar avstängning sug som drar in jord till utsläppare.
- Rotintrångrisken är verklig i fleråriga grödor. Överväg att-tryckkompensera sändare med anti-rotfunktioner eller periodisk klorinjektion.
- Injiceraättiksyra (vinäger)vid 100–200 ppm årligen kan undertrycka rottillväxt nära utsläppare.

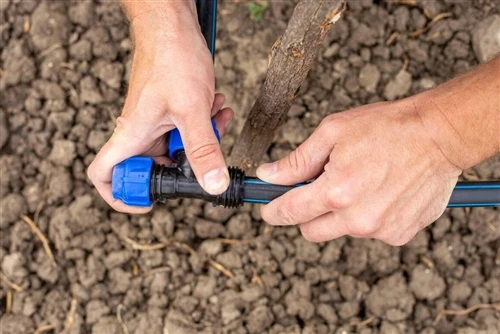

Med tejpen pålagd är din nästa uppgift att ansluta varje lateral till submain och täta alla öppna ändar. Denna fas avgör om ditt system håller trycket eller släpper ut vatten överallt.
1. Slå hål på submain- Använd en stans med dropptejp som är speciellt dimensionerad för beslagets hullingar. Att använda fel stansstorlek är den främsta orsaken till läckage vid startbeslag.
| Hulling ryggdiameter | Rekommenderad stansstorlek |
| 5/8" (passar 5/8" tejp) | 5/8" stans |
| 3/4" (passar 7/8" tejp) | 3/4" stans |
2. Stans vinkelrätttill submain. Ett lutande hål gör att hullingen dras ut under tryck.
3. Installera genomföringen(密封圈) i underhålet. Genomföringen tätar mellan underledningen och den hullingförsedda starten. Rengör hålet och genomföringen innan du installerar. Applicera en liten mängd vattenbaserat-smörjmedel vid behov.
4. Sätt i den hullingförsedda beslagetin i genomföringen. Tryck bestämt tills beslaget sitter helt. Du bör känna motstånd när hullingen låser sig bakom genomföringens inre ring.
5. Anslut dropptejpentill beslagets andra hulling. Skjut tejpen minst 2 tum på hullingen och fäst med en skruv- av rostfritt stål.
Två accepterade metoder:
Metod 1 - Vik och kläm (binde-omslagsmetod):
- 1. Vik tillbaka tejpens ände på sig själv 3–4 gånger
- 2. För en längd av större-slang (eller vikt tråd) över vecket
- 3. Fäst med buntband eller rostfri klämma
Metod 2 - Skruva-på ändlocket:
- 1. Vik bandänden en gång
- 2. Trä ändlocket över vecket
- 3. Skruva på locket tills det sitter fast
Skruva-på locken är snabbare och mer tillförlitliga för upprepad användning. Vik--och-klämmetoden är vanlig men kan läcka om klämman lossnar med tiden.
Tabell 6: Vanliga monteringsläckor och lösningar
| Symptom | Trolig orsak | Lösning |
| Läcka runt genomföringen | Genomföringen sitter inte/fel storlek | Ta bort, rengör, åter-plats; byt ut om den är sprucken |
| Läckage vid hullingförsedd anslutning | Tejpen inte tryckt tillräckligt långt på hullingen | Skjut tejpen ytterligare; lägg till klämma |
| Läckage vid passande kropp | Sprucken beslag; över-dras åt | Byt ut beslag |
| Dropptejp som blåser av beslaget | För högt tryck; dålig anslutning | Verifiera tryckregulatorn; åter-klämma |
| Kontinuerligt dropp i slutet av sidan | Ändlocket inte förseglat | Sätt tillbaka eller byt ut ändlocket |
Fas 7: Spola och driftsätt systemet
Systemdrifttagning är där du verifierar att allt du installerat faktiskt fungerar som det är tänkt. Att hoppa över detta steg innebär att du inte kommer att upptäcka problem förrän dina grödor visar stress.
Steg-för-Spolningsprotokoll
1. Stäng alla ändlockpå sidorna du ska testa.
2. Öppna zonventilenför den zon du driftsätter.
3. Gå till den bortre ändenpå sidan och ta bort ändlocket.
4. Trycksätt zonengenom att öppna huvudförsörjningen.
5. Spola varje lateralindividuellt vid fullt flöde tills vattnet rinner klart från den öppna änden.
6. Stäng avzonen.
7. Sätt tillbaka ändlocketmedan ledningen fortfarande är trycksatt (lättare att verifiera en tätning).
8. Upprepaför varje zon.
Ditt spolflöde måste vara minst1 FPS (fot per sekund)för att effektivt mobilisera sediment. Använd hinktestet (fas 1) för att verifiera spolflödet längst bort i sidoänden. Om flödet är för lågt:
- Kontrollera att din tryckregulator är korrekt inställd
- Kontrollera att huvudledningen och undernätet är helt öppna
- Kontrollera om det finns delvis stängda ventiler
Efter spolning och täckning av alla sidor, trycksätt systemet och mät trycket vid:
- Huvudenheten(uppströms tryckregulatorn)
- Inloppsändenav en representativ lateral
- Utloppsändenav samma laterala (med ett pitotrör eller införa en mätare)
Acceptanskriterier:
- Trycket vid det laterala inloppet bör matcha din tryckregulatorinställning (±1 PSI)
- Trycket vid utloppet ska vara inom±10%av inloppstrycket
- Om utloppstrycket är mer än 10 % lägre än inloppet är din sidokörning för lång, eller så är friktionsförlusten för stor
Fertigering-injektion av gödselmedel genom ditt bevattningssystem-levererar näringsämnen direkt till rotzonen med enastående effektivitet. När den ställs in på rätt sätt kan gödning minska användningen av gödselmedel med 20–40 % jämfört med spridning samtidigt som grödan förbättras.
Tabell 7: Jämförelse av fertigationsinjektionsmetod
| Metod | Precision | Flödeshastighetsområde | Bäst för |
| Venturi injektor | Medium | 0,5–10 GPM bypass | Små-till-medelstora gårdar |
| Tryckdifferenstank | Låg | Fast förhållande (vanligtvis 1:50 till 1:200) | Enkla inställningar med lite-underhåll |
| Doseringspump (membran) | Hög | Justerbar mL/min | Precisionsjordbruk, varierande grödor |
Venturi injektorerär det vanligaste valet för gårds-skalsystem. De kräver ingen elektricitet, fäster inline på en bypass-slinga och arbetar med alla flödeshastigheter inom deras räckvidd. Avvägningen- är att de förbrukar 10–25 % av systemflödet för bypass, vilket du måste ta hänsyn till i dina flödesberäkningar.
Tryckdifferenstankarär passiva system där gödsellösning hålls i en tank och systemtrycket tvingar in den i bevattningsledningen. Enkelt men oprecist-insprutningsförhållandet varierar när tanken töms och trycket ändras.
Doseringspumparerbjuda högsta precision. De injicerar med en kalibrerad ml/min hastighet oavsett systemtryck, vilket möjliggör exakt näringsdosering. Bäst för verksamheter som använder gödsling med variabel-hastighet eller odling av hög-grödor där näringsämnesprecision direkt påverkar lönsamheten.
Installera fertigationsinjektornmellan sekundärfiltret och huvudledningen, som beskrivs i fas 3. Injektorkroppen bör vara:
- Nedströms tryckregulatorn (fungerar vid arbetstryck, inte högt tryck)
- Installerad på en bypass-slinga så att den kan isoleras för underhåll
- Placerad så att gödsellösning strömmar genom den i rätt riktning (kolla pilen på kroppen)
För Venturi-injektorer och tryckdifferenstankar bestämmer insprutningsförhållandet hur mycket gödsellösning som injiceras i förhållande till bevattningsvattnet.
Grundformel:
Injektionsförhållande=Irrigationsflöde (GPM) ÷ Injektorutgång (GPM)
Exempel:Ditt system körs med 20 GPM. Din Venturi-injektor avger 0,5 GPM gödsellösning.
Injektionsförhållande=20 ÷ 0.5=40:1
Detta innebär att för varje 40 liter bevattningsvatten injiceras 1 liter koncentrerad gödsellösning. Om ditt gödselkoncentrat är på 100 lbs N/gallon, är den effektiva mängden vid anläggningen:
100 ÷ 40=2.5 lbs N per 100 liter vatten
Praktiskt tips:Börja konservativt. Under-gödsling korrigeras lätt vid nästa bevattning. Över-gödsling genom systemet kan orsaka saltuppbyggnad och brännskador.
Alla gödselmedel är inte kompatibla med droppsystem. Nyckelregler:
| Kompatibel | Inte kompatibel (kommer att täppa till sändare) |
| Urea, ammoniumnitrat | Kalciumnitrat (fäller ut med sulfater) |
| Kaliumklorid | Kalciumsulfat (gips) |
| Fosforsyra (låga doser) | Magnesiumsulfat i hårt vatten |
| Mest kelaterade mikronäringsämnen | Raka superfosfater (högt sediment) |
Kritisk regel:Blanda aldrig kalcium-baserade gödselmedel med sulfat-baserade gödselmedel i samma tank. Detta producerar kalciumsulfatfällning som kommer att täppa till alla sändare i ditt system.
För detaljerad fertigationskemi, injektionsberäkningar och grödspecifika-näringsprogram, se vår fullständiga guide på/info/fertigation-guide.
Automation förvandlar ett manuellt droppsystem till ett precisionsbevattningsverktyg. Rätt styrenhetsnivå beror på din operationsstorlek, skördvärde och budget.
Nivå 1 - Grundläggande timer ($30–$80):
Öppnar och stänger din zonventil vid inställda tider. Enkelt och pålitligt. Begränsningar: körs oavsett väder, har ingen återkopplingsmekanism.
Nivå 2 - Smart Controller med vädersensor ($150–$400):
Lägger till regnsensorer, markfuktighetssensorer eller internetansluten-väderdata. Pausar automatiskt bevattningen under och efter regn. Vissa modeller justerar körtiden baserat på evapotranspirationsdata (ET).
Nivå 3 - Jordfuktighetssensor + väderstation ($500–$1,500):
Fullständig feedback-slingkontroll. Sensorer i rotzonen mäter faktisk markfuktighet. Regulatorn bevattnar endast när fukten sjunker under en inställd tröskel, oavsett kalenderschema. Denna nivå kan minska vattenanvändningen med 25–50 % jämfört med tids-baserad schemaläggning.
För system med 4+-zoner, undvik att köra alla zoner samtidigt om din flödeskapacitet är begränsad. Sekvenszoner istället:
Exempel på - 8 zoner, 8 GPM tillgängliga, 1,5 GPM per zon:
| Tidsblock | Zoner igång | Totalt flöde |
| 12:00–12:45 | Zoner 1, 2, 3, 4 | 6,0 GPM |
| 12:45–13:30 | Zoner 5, 6, 7, 8 | 6,0 GPM |
Kör 5 zoner med 1,5 GPM=7.5 GPM, vilket överskrider din kapacitet på 8 GPM (kom ihåg att du behöver huvud för systemet). Spridning till 4 zoner åt gången ger utrymme för själva systemet.
För AC-drivna zonventiler (24V AC magnetventiler är standard):
- Användabevattning-specifik trådklassad för direkt begravning
- Minsta trådmått: 18 AWG för körningar under 500 fot; 16 AWG för 500–1 000 fot
- Vattentäta alla trådanslutningar med silikon-fyllda trådmuttrar eller gel-fyllda skarvsatser
- Dra ledningen i PVC-rör där den är exponerad ovan jord
- Installera enblixtavledarepå kontrollenheten om ditt område upplever åskväder
För batteridrivna-kontroller (vanligt för avlägsna fält utan ström):
- Använd 9V eller DC-magnetventiler
- Byt ut batterierna i början av varje säsong
- Överväg solcellsdrivna-kontroller för permanenta installationer
Även de bäst-installerade droppsystemen kräver löpande underhåll. Diagnostiktabellen nedan täcker de vanligaste problemen som gårds-vågoperatörer stöter på.
Tabell 8: Vanliga problem med droppsystem och lösningar
| Symptom | Trolig orsak | Korrigerande åtgärd |
| Torra fläckar inom en våt zon | Igensatt sändare / vriden tejp / kink i tejpen | Spola lateralt; byt ut tejpsektionen; räta ut veck |
| Vattensprutning eller imma från sändare | För högt tryck / fysisk skada på tejpen | Verifiera trycket med mätare; lappa skadad tejp eller byt ut sektionen |
| Hela zonen har lågt eller inget flöde | Stängd ventil / igensatt filter / större ledningsbrott | Inspektera ventilen; rengör/byt filterelement; gånglina för synligt läckage |
| Vatten samlas i laterala ändar | Saknade eller misslyckade gavel/för stor nedförsbacke | Installera/byt ut ändlock; verifiera att submain följer konturer |
| Jord synlig inuti tejpen vid start | Sug-bakåt vid avstängning (vakuum) / öppna slutar under lediga-timmar | Installera luft-/vakuumavlastningsventiler; försegla alla öppna ändar med lock |
| Flödet minskar gradvis nedåt i sidled | Sidokörning för lång / lågt inloppstryck / partiell blockering | Mät verklig körlängd; verifiera trycket; utföra systemspolning |
| Läckor vid startbeslag | Fel stansstorlek / genomföring inte på plats / beslag inte helt insatt | Använd tillverkarens-specificerad stämpel; ta bort och åter-sätesgenomföring; sätt in beslag och klämma helt |
| Filtertryckfallet ökar snabbt | Mediafilter behöver backspolning / skivfilterpatroner är igensatta | Backwash sand media enligt tillverkarens instruktioner; demontera och rengör skivfilterpatronerna |
| Strålare läcker mellan bevattningscyklerna | Skadat membran i tryck-kompenserande emitter/defekt ventil | Isolera zon; byt ut sändare eller reparera/byt ut zonventil |
Månatlig (under växtsäsong):
- Spola sidorna (öppna ändlock, spola vid fullt flöde i 2–3 minuter per lateral)
- Kontrollera och rengör filterelementen (backspolningssandmedia; rengör eller byt ut skivkassetter)
- Verifiera tryckavläsningar vid huvud och fält
- Gå på alla sidor för synliga skador eller läckor
Kvartalsvis:
- Demontera och rengör noggrant alla filterkomponenter
- Inspektera alla beslag för slitage, sprickor eller lossnade
- Testa zonventilens funktion (manuell och automatisk)
- Utför kontroll av systemets enhetlighet: placera fångstburkar längs en representativ sida; jämför flödeshastigheter vid inlopp vs. mitten-körning vs. utlopp
Säsongsslut:
- Spola hela systemet med rent vatten
- Töm alla rör och komponenter som kan frysa
- Ta bort och rulla ihop dropptejp om du använder säsongstejp (5–8 mil)
- Om du lämnar tejpen på plats (10 mil+), håll systemet lätt trycksatt över vintern för att upptäcka läckor
- Ta bort batterier från styrenheter; lagra på klimat-kontrollerad plats
Fruset vatten i dropprör förstör rördelar, spricker PVC och spricker PE. Slutför vinteriseringsstegen:
- Stäng av vattentillförselnoch släpp systemtrycket
- Öppna alla dräneringsventileroch ändstycken
- Blåsa utåterstående vatten med tryckluft (max 50 PSI för dropptejp, högre för PVC-huvudledningar)
- Ta bort och förvaraalla tryckregulatorer, injektorer och mätare inomhus
- Dräneragödseltankar och rena rester
- Isoleraovan-rör med skumrörsisolering i områden med mild frost
- För SDI-system:Upprätthåll ett lätt övertryck (2–3 PSI) över vintern för att förhindra att marken sugs tillbaka in i sidorna
Ett korrekt utformat och installerat gårds-skaligt droppbevattningssystem ger enhetlig vattning, exakt gödning och betydande vattenbesparingar-vanligtvis 30–50 % jämfört med sprinklersystem. Den 10-fasprocess som beskrivs i denna guide är sekventiell: varje fas beror på den föregående. Att hoppa över steg, särskilt korrekt vattentestning, filterinstallation och systemspolning, är där de flesta fel uppstår.
Om du planerar ett system för mer än 10 tunnland eller odlar högvärdiga specialgrödor-, investera i en professionell konsultation för bevattningsdesign. Kostnaden för en korrekt design (vanligtvis 500–2 000 USD för en gårdsplan i-skala) betalar sig själv i undvikande av utrustningsfel, minskat underhåll och optimerad skörd under de första en till två säsongerna.
